Construcción:
1. Conductor: Cobre blando, clase 2.
2. Aislamiento: Compuesto de PVC en doble capa.
Principales características:
Buena resistencia dieléctrica, resistencia a la humedad, grasas, aceite y al calor hasta la temperatura de servicio. No propaga la llama VW-1.
Sección:
Desde 2,5 mm2 hasta 10 mm2.
Marcación:
INDECO S.A. THW-90 – Sección – 450/750 V – RESISTENTE AL ACEITE II NO PROPAGA LA LLAMA VW-1 HECHO EN PERU – Año – Metrado secuencial.
Embalaje:
Desde 2,5 mm2 hasta 6 mm2 en rollos de 100 metros.
Cables de 10 mm2 en carretes.
Color:
A solicitud del cliente.
Normas nacionales
NTP-IEC 60228: Conductores para cables aislados.
NTP 370.252: Cables aislados con compuesto termoplástico y termoestable para tensiones hasta e inclusive 450/750 V.
Normas internacionales aplicables
IEC 60228: Conductores para cables aislados.
UL 2556: Métodos de ensayo para alambre y cable. Sección 9.3: Ensayo de propagación de llama -FT1 (muestra vertical).
UL 2556: Métodos de ensayo para alambre y cable. Sección 9.4: Ensayo de propagación de llama – VW-1 (muestra vertical).
UL 2556: Métodos de prueba de cables y alambres. Sección 4.1: Pruebas de aislamiento, cubierta general y materiales de la cubierta.
UL 2556: Métodos de prueba de cables y alambres. Sección 4.2: Propiedades físicas (elongación máxima y resistencia a la tracción).
UL 2556: Métodos de prueba de cables y alambres. Sección 4.2.8.4: Resistencia a la gasolina.
UL 2556: Métodos de prueba de cables y alambres. Sección 7.15: Flexibilidad a temperatura ambiente después del envejecimiento.
UL 2556: Métodos de prueba de cables y alambres. Sección 7.2: Choque térmico.
UL 2556: Métodos de prueba de cables y alambres. Sección 7.6: Doblado en frío.
UL 2556: Métodos de prueba de cables y alambres. Sección 7.8: Deformación.

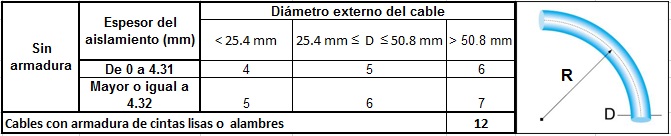

RADIO DE CURVATURA UNA VEZ INSTALADO EN B.T.
R=Dxf
R: Radio de curvatura una vez instalado (mm)
D: Diámetro sobre cubierta externa o sobre aislamiento (cuando no tiene cubierta externa) (mm)
f: Factor multiplicativo; dado en la siguiente tabla:
Factor del Radio de Curvatura BT
CONDICIONES DE CÁLCULO DE CORRIENTE: CABLES DE CONSTRUCCIÓN THW; 90°C
VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :
TABLA B.52.1 (METODO A1: Tres cables unipolares en conducto aislado térmicamente en pared).
Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Los valores citados fueron corregidos con un factor de corrección para la temperatura de operación de 90°C.
