Estándares

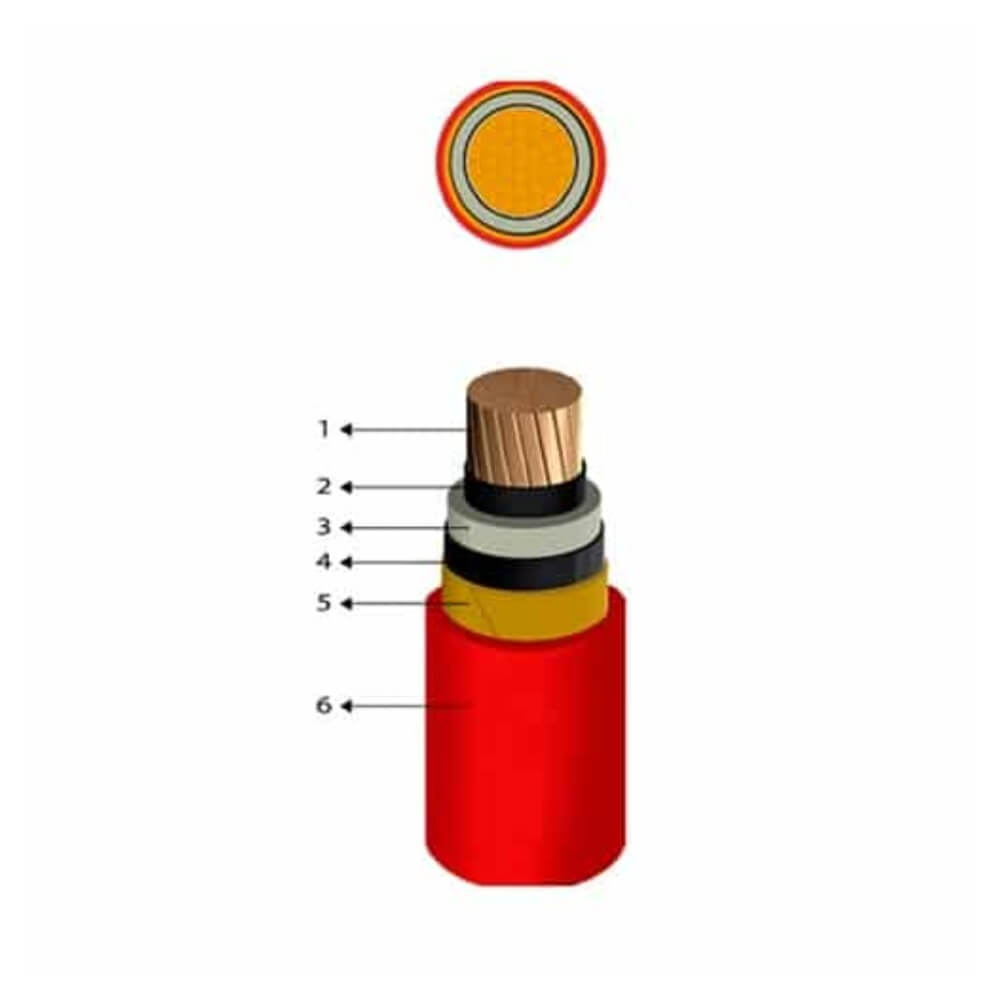

Construccion
1. Conductor: Cobre blando compactado, clase 2.
2. Semi-conductor interno: Compuesto extruido.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruido pelable.
Estos tres ultimos componentes extruidos en CV (vulcanizacion continua) de triple extrusion en el proceso de curado en seco.
5. Pantalla individual: Cintas de cobre.
6. Relleno: Compuesto termoplastico libre de halogenos HFFR.
7. Cubierta externa: Compuesto termoplastico libre de halogenos HFFR-UV.
Principales caracteristicas
Excelentes propiedades contra el envejecimiento por calor. La cubierta exterior tiene las siguientes caracteristicas: No propaga el incendio, baja emision de humos densos y libre de halogenos. Adecuada resistencia a los aceites. Resistencia a los rayos solares.
Seccion:
Desde 50 mm2 hasta 120 mm2.
Marcacion:
INDECO S.A. FREETOX N2XSEOH 18/30 kV – Nro. Fases x Seccion – Año – Metrado secuencial.
Embalaje:
En carretes de madera no retornables.
Color:
Aislamiento: Natural (Identificacion de fases mediante ataduras binder; color: blanco, negro, rojo).
Cubierta externa: Rojo-UV.
Normas nacionales
NTP-IEC 60228: Conductores para cables aislados.
NTP-IEC 60502-2: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 6 kV hasta 30 kV.
Normas internacionales aplicables
IEC 60228: Conductores para cables aislados.
IEC 60502-2: Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 6 kV hasta 30 kV.
IEC 60332-1-2: Ensayo de propagacion de llama vertical para un alambre o cable simple – Procedimiento para llama premezclada de 1kW.
UL 2556: Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama – FT-1 (muestra vertical).
IEC 60332-3-24: Ensayo para llama vertical extendida de alambres agrupados o cables montados verticalmente – Categoria C.
IEC 60684-2: Tubos flexibles aislantes – Parte 2: Metodos de ensayo.
IEC 60754-1: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables – Parte 1: Determinacion del contenido de gases halogenos acidos.
IEC 60754-2: Ensayo de los gases desprendidos durante la combustion de materiales procedentes de los cables – Parte 2: Determinacion de la acidez (por medida del pH) y la conductividad.
IEC 61034-2: Medida de la densidad de los humos emitidos por cables en combustion bajo condiciones definidas.
ICEA S-93-639: Cable de energia apantallado de 5 – 46 kV para uso en distribucion y transmision de energia electrica. Seccion 9.4.2: Ensayo de inmersion en aceite.
UL 2556: Metodos de ensayo para alambre y cable. Seccion 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenon/arco carbon.
RADIO DE CURVATURA UNA VEZ INSTALADO EN M.T.
R=Dxf
R: Radio de curvatura una vez instalado (mm)
D: Diámetro sobre cubierta externa (mm)
f: Factor multiplicativo; dado en la siguiente tabla:
